性能特点

• 采用新型高性能传感器，可以有效感知阴燃火灾的发生

• 该感烟探测器采用专业芯片设计，性能稳定

• 烟雾迷宫外有防虫罩，可以有效避免因昆虫误入而产生报警

• 具有LED指示灯，可以显示正常工作状态和报警状态

• 外壳采用阻燃防火型ABS塑料制成，美观大方，更加可靠

产品参数

• 工作电源：6F22 DC9V电池

• LED状态：红色，正常工作情况，每隔50S左右闪烁一次

• 报警声音：≥85dB

• 保护面积：≥40㎡

• 环境温度：-10℃~55℃

• 环境湿度：≤95%（无凝露）

• 使用寿命：≥10年

• 外形尺寸：105*59mm（带底座）

• 产品重量：135g（含电池）

• 外壳颜色：瓷白

• 执行标准：GB20517-2006

工作原理

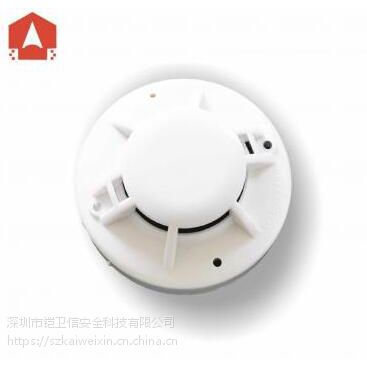

JTY-GD-DG802独立式光电感烟探测器对烟雾感应主要由光学迷宫完成，迷宫内有一组红外发射、接收光电管,对射角度为135度。当环境中无烟雾时，接收管接收不到红外发射管发出的红外光，后续采样电路无电信号变化；当环境中有烟雾时，烟雾颗粒进入迷宫内使发射管发出的红外光发生散射，散射的红外光的强度与烟雾浓度有一定线性关系，后续采样电路发生变化，通过感烟探测器内置的MCU判断这些变化量来确认是否发生火警，一旦确认火警，感烟探测器发出火警信号，火灾指示灯（红色）点亮，并启动蜂鸣器报警。

功能说明

JTY-GD-DG802独立式光电感烟探测器具有以下功能：

• 测试功能：当感烟探测器安装完毕接上电源以后，LED指示灯大概每隔50S就闪烁一次，表示其已经进入正常工作状态。这时按下探测器上面的测试按钮，探测器内置的蜂鸣器会发出报警声，同时点亮LED指示灯；松开测试按钮，探测器又会重新进入正常工作状态。注意：建议用户每隔一段时间就对感烟探测器进行一次测试，确保其一直处于正常工作状态。

• 报警功能：当感烟探测器探测到周围环境中的烟雾浓度达到报警阈值时，LED指示灯会快速闪烁，约5S后保持常亮，同时蜂鸣器会发出报警声。当烟雾浓度降低后，感烟探测器自动恢复到正常工作状态。

• 欠压提醒：当感烟探测器的电池电压水平低于7.5V时，探测器会发出短促的”滴滴“声和发光指示，蜂鸣器大概50S作用鸣叫一次，这时即提醒用户注意及时更换电池。

注意事项

JTY-GD-DG802独立式光电感烟探测器不适合安装在以下场所：

• 正常情况下有烟雾滞留的场所

• 有较大粉尘、油污、蒸汽、腐蚀性气体的场所

• 通风速度大于5m/s的场所

• 相对湿度大于95%的场所
